आधुनिक इलेक्ट्रिकल सिस्टीममध्ये EU स्टँडर्ड सिंगल कोर नॉन-शीथड केबल्स कशा वापरल्या जातात?

2026-08-31 0 मला एक संदेश द्या

कंट्रोल कॅबिनेट, डिस्ट्रिब्युशन बोर्ड, यंत्रसामग्री आणि बिल्डिंग सिस्टीममधील इलेक्ट्रिकल वायरिंगसाठी बऱ्याचदा केबल्सची आवश्यकता असते जी स्थिर इलेक्ट्रिकल इन्सुलेशन आणि चालकता राखून मर्यादित जागांमधून कार्यक्षमतेने मार्गक्रमण करू शकतात. अतिरिक्त बाह्य आवरण असलेल्या केबल्सच्या विपरीत, सिंगल कोर नॉन-शीथड केबल्स अधिक कॉम्पॅक्ट बांधकामासह डिझाइन केल्या आहेत, ज्यामुळे त्या अनेक स्थिर वायरिंग आणि अंतर्गत कनेक्शन अनुप्रयोगांसाठी योग्य बनतात.

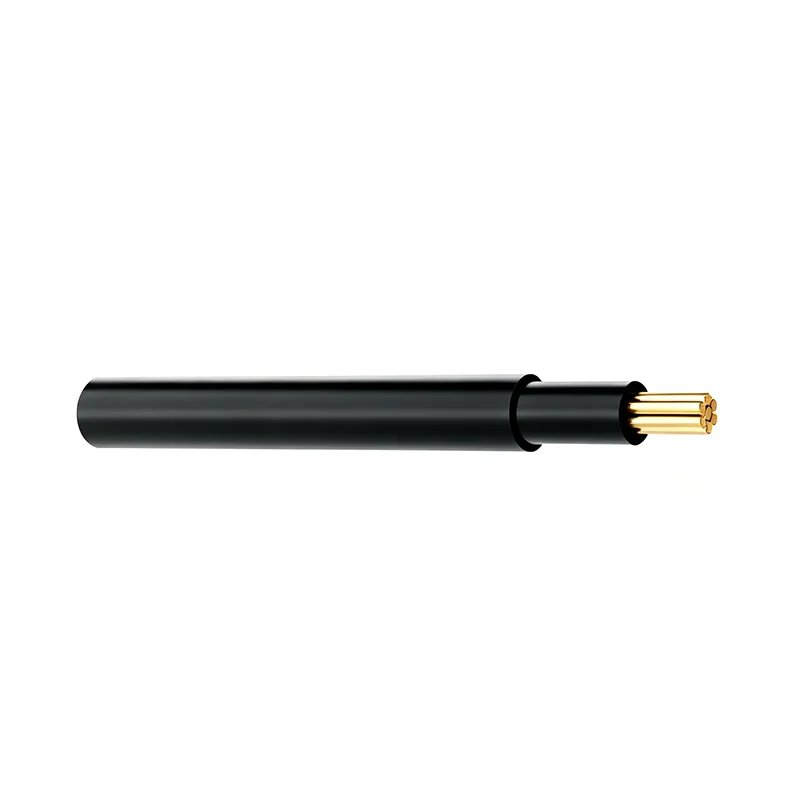

दEU मानक सिंगल कोर नॉन-शीथड केबल्सद्वारे पुरवले जातेलिनशेंगयुरोपियन-मानक लो-व्होल्टेज इलेक्ट्रिकल ऍप्लिकेशन्ससाठी डिझाइन केलेले आहेत. उत्पादन श्रेणी ऑक्सिजन-मुक्त तांबे कंडक्टर वापरते, घन आणि अडकलेल्या कंडक्टर कॉन्फिगरेशनला समर्थन देते आणि पीव्हीसी किंवा सानुकूलित इन्सुलेशन सामग्रीसह उपलब्ध आहे. सध्याचे उत्पादन तपशील 1.5 मिमी² ते 25 मिमी² पर्यंत 450/750V रेट केलेले व्होल्टेज श्रेणी आणि कंडक्टर क्रॉस-सेक्शन समाविष्ट करते.

अंतर्गत वायरिंगसाठी सिंगल कोर केबल्स का उपयुक्त आहेत?

मर्यादित जागेत कार्यक्षम राउटिंग

इलेक्ट्रिकल कॅबिनेट आणि ऑटोमेशन उपकरणांमध्ये असंख्य घटक, टर्मिनल, स्विच, रिले आणि नियंत्रण उपकरणे असतात. वायरिंग अनेकदा अरुंद चॅनेलमधून जाणे आणि घटकांमधील विशिष्ट मार्गांचे अनुसरण करणे आवश्यक आहे.

सिंगल-कोर बांधकाम वैयक्तिक तारांना मार्ग आणि व्यवस्थापित करणे सोपे करते. इंस्टॉलर मोठ्या मल्टी-कोर केबल हाताळण्याऐवजी कॅबिनेट लेआउटनुसार वेगवेगळ्या कंडक्टरची व्यवस्था करू शकतात जेथे वैयक्तिक कनेक्शन आवश्यक आहे.

क्लिअरर इलेक्ट्रिकल कनेक्शन

वैयक्तिक कंडक्टर ओळखले जाऊ शकतात आणि स्वतंत्रपणे रूट केले जाऊ शकतात, जे वितरण बोर्ड आणि नियंत्रण कॅबिनेटमध्ये कनेक्शनचे कार्य सुलभ करू शकतात. योग्य लेबलिंग आणि संघटित रूटिंग भविष्यातील तपासणी आणि देखभाल अधिक कार्यक्षम बनवू शकते.

लवचिक कॉन्फिगरेशन

वेगवेगळ्या सर्किट्सना वेगवेगळ्या कंडक्टर आकारांची आवश्यकता असू शकते. एक सिंगल-कोर केबल श्रेणी ज्यामध्ये अनेक क्रॉस-सेक्शन समाविष्ट आहेत, सिस्टम डिझाइनर्सना वर्तमान आवश्यकता, स्थापना परिस्थिती आणि लागू विद्युत नियमांनुसार कंडक्टर आकार निवडण्याची परवानगी देते.

या केबल्स सहसा कुठे लागू होतात?

इलेक्ट्रिकल कंट्रोल कॅबिनेट

कंट्रोल कॅबिनेटमध्ये मोठ्या प्रमाणात अंतर्गत विद्युत कनेक्शन असतात. पॉवर सर्किट्स, कंट्रोल सर्किट्स, सिग्नल इंटरफेस आणि घटक कनेक्शनसाठी भिन्न कंडक्टर आकार आणि राउटिंग पथ आवश्यक असू शकतात.

दEU मानक सिंगल कोर नॉन-शीथड केबल्सअंतर्गत कॅबिनेट वायरिंगसाठी वापरले जाऊ शकते जेथे लागू इंस्टॉलेशन पद्धती या प्रकारच्या केबलला परवानगी देते. त्यांची लवचिक राउटिंग वैशिष्ट्ये इंस्टॉलर्सना मर्यादित कॅबिनेट जागेत व्यवस्थित वायरिंग मार्ग तयार करण्यात मदत करू शकतात.

वितरण मंडळे

डिस्ट्रिब्युशन बोर्डांना इनकमिंग पॉवर, सर्किट प्रोटेक्शन डिव्हाइसेस, टर्मिनल ब्लॉक्स आणि आउटगोइंग सर्किट्स यांच्यातील विश्वसनीय कनेक्शनची आवश्यकता असते. सिंगल-कोर कंडक्टरचा वापर अंतर्गत कनेक्शनसाठी केला जाऊ शकतो जेव्हा निवडलेल्या केबल प्रकार आणि स्थापना पद्धती इलेक्ट्रिकल सिस्टमच्या आवश्यकता पूर्ण करतात.

औद्योगिक ऑटोमेशन उपकरणे

औद्योगिक यंत्रसामग्रीमध्ये विशेषत: मोटर्स, सेन्सर, नियंत्रण घटक, रिले, पीएलसी सिस्टीम, कॉन्टॅक्टर्स आणि इतर इलेक्ट्रिकल उपकरणे असतात. विश्वासार्ह विद्युत जोडणी राखताना वायरिंग व्यवस्थेमध्ये या घटकांचे भौतिक लेआउट सामावून घेतले पाहिजे.

लिनशेंग केबल्स ऑटोमेशन उपकरणे आणि उत्पादन यंत्रांमधील अंतर्गत विद्युत कनेक्शनवर लागू केल्या जाऊ शकतात जेथे केबल वैशिष्ट्ये ऑपरेटिंग परिस्थितीसाठी योग्य आहेत.

बिल्डिंग इलेक्ट्रिकल सिस्टम

युरोपियन-मानक सिंगल-कोर केबल्स योग्य निवासी आणि व्यावसायिक विद्युत प्रतिष्ठापनांमध्ये देखील वापरल्या जातात, ज्यामध्ये प्रकाश सर्किट, वितरण कनेक्शन आणि निश्चित अंतर्गत वायरिंग समाविष्ट आहे.

वास्तविक अनुप्रयोग नेहमी लागू राष्ट्रीय स्थापना नियम, केबल प्रकार, कंडक्टर आकार, व्होल्टेज रेटिंग, प्रतिष्ठापन वातावरण आणि आवश्यक संरक्षण पद्धतीद्वारे निर्धारित केले जावे.

खरेदीदारांनी कोणते इलेक्ट्रिकल पॅरामीटर्स तपासले पाहिजेत?

पॅरामीटर	वर्तमान LINSHENG तपशील
उत्पादन प्रकार	सिंगल कोर नॉन-शीथड केबल
कंडक्टर साहित्य	ऑक्सिजन मुक्त तांबे
कंडक्टर प्रकार	सॉलिड / अडकलेले
रेट केलेले व्होल्टेज	450/750V
मानक	EN 60228 / HD 21.13
इन्सुलेशन साहित्य	पीव्हीसी / सानुकूलित साहित्य
ऑपरेटिंग तापमान	-30°C ते +90°C
अल्पकालीन तापमान	+250°C पर्यंत
चालकता	≥100% IACS
अनुपालन	सीई, RoHS, पोहोच

वरील तपशील उत्पादन-विशिष्ट पॅरामीटर्स म्हणून मानले जावेत. विशिष्ट स्थापनेसाठी, खरेदीदारांनी ऑर्डर करण्यापूर्वी लागू केबल प्रकार, कंडक्टर बांधकाम, इन्सुलेशन सामग्री, तापमान रेटिंग आणि नियामक आवश्यकतांची पुष्टी केली पाहिजे.

कंडक्टरचा आकार केबल निवडीवर कसा परिणाम करतो?

लहान सर्किट्ससाठी 1.5 मिमी²

1.5 mm² पर्यायामध्ये 12.1 Ω/km ची कमाल कंडक्टर रेझिस्टन्स आहे आणि योग्य लोअर-करंट वायरिंग ऍप्लिकेशन्ससाठी विचार केला जाऊ शकतो जेथे इंस्टॉलेशन आवश्यकता या कंडक्टर आकारास परवानगी देतात.

सामान्य विद्युत जोडणीसाठी 2.5 mm²

2.5 mm² आवृत्तीमध्ये 7.41 Ω/km ची कमाल कंडक्टर प्रतिरोधक क्षमता आहे आणि सामान्यतः विद्युत कनेक्शन आवश्यकतांच्या विस्तृत श्रेणीसाठी विचारात घेतली जाते. वास्तविक स्वीकार्य विद्युतप्रवाह स्थापनेची पद्धत, सभोवतालचे तापमान, गटबद्धता, इन्सुलेशन आणि लागू मानकांवर अवलंबून असते.

उच्च वर्तमान आवश्यकतांसाठी 4 mm² ते 10 mm²

4 mm², 6 mm², आणि 10 mm² पर्याय अधिक विद्युत प्रवाह वाहून नेण्याची क्षमता आवश्यक असलेल्या अनुप्रयोगांसाठी उत्तरोत्तर मोठे कंडक्टर क्रॉस-सेक्शन प्रदान करतात. खरेदीदारांनी केवळ नाममात्र उपकरणाच्या शक्तीनुसार निवडण्याऐवजी वास्तविक भार आणि स्थापनेच्या परिस्थितीवर आधारित आवश्यक कंडक्टर आकाराची गणना केली पाहिजे.

मोठ्या कनेक्शनसाठी 16 mm² आणि 25 mm²

16 mm² आणि 25 mm² पर्याय मोठ्या कंडक्टरची आवश्यकता असलेल्या इलेक्ट्रिकल सिस्टमसाठी उपलब्ध आहेत. या ऍप्लिकेशन्ससाठी, केबल निवडताना व्होल्टेज ड्रॉप, इंस्टॉलेशन पद्धत, सभोवतालचे तापमान, कंडक्टर ग्रुपिंग आणि शॉर्ट-सर्किट परिस्थिती या सर्वांचा विचार केला पाहिजे.

ठोस आणि अडकलेल्या कंडक्टरमध्ये काय फरक आहे?

सॉलिड कंडक्टर

घन कंडक्टरमध्ये एकच प्रवाहकीय घटक असतो. हे निश्चित वायरिंगसाठी तुलनेने स्थिर संरचना प्रदान करू शकते आणि केबलला वारंवार हालचाल करण्याची आवश्यकता नसलेल्या ठिकाणी सामान्यतः मानले जाते.

सॉलिड कंडक्टरची उपयुक्तता इन्स्टॉलेशन वातावरण, वाकण्याची आवश्यकता, टर्मिनल डिझाइन आणि लागू केबल मानकांवर अवलंबून असते.

अडकलेले कंडक्टर

अडकलेल्या कंडक्टरमध्ये एका कंडक्टरमध्ये एकत्रित केलेल्या अनेक लहान तारांचा समावेश असतो. हे बांधकाम सामान्यतः समान क्रॉस-सेक्शनल क्षेत्राच्या घन कंडक्टरपेक्षा जास्त लवचिकता प्रदान करते.

जेव्हा वायरिंगने वक्र मार्गांचे अनुसरण केले पाहिजे किंवा जेव्हा इंस्टॉलेशनची जागा लवचिकता महत्त्वाची बनते तेव्हा अडकलेली कॉन्फिगरेशन उपयुक्त ठरू शकते.

नॉन-शीथड केबल्स स्थापित करताना काय विचारात घेतले पाहिजे?

यांत्रिक नुकसान पासून संरक्षण

आवरण नसलेल्या केबलला म्यान केलेल्या बांधकामाद्वारे प्रदान केलेले समान अतिरिक्त यांत्रिक संरक्षण नसते. म्हणून हे केवळ अनुप्रयोग आणि स्थानांमध्ये स्थापित केले पाहिजे जेथे निवडलेल्या केबल प्रकारास परवानगी आहे आणि आवश्यकतेनुसार पुरेसे संरक्षण प्रदान केले आहे.

योग्य राउटिंग

केबल राउटिंगने तीक्ष्ण कडा, जास्त वाकणे, हलणारे घटक, अति उष्णतेचे स्रोत आणि इन्सुलेशन खराब होऊ शकणाऱ्या इतर परिस्थिती टाळल्या पाहिजेत. इलेक्ट्रिकल कॅबिनेटच्या आत, कंडक्टर अशा प्रकारे व्यवस्थित केले पाहिजेत ज्यामुळे अनावश्यक यांत्रिक ताण टाळता येईल.

योग्य समाप्ती

टर्मिनल, कनेक्टर, फेरूल्स आणि इतर कनेक्शन घटक कंडक्टर प्रकार आणि क्रॉस-सेक्शनशी सुसंगत असले पाहिजेत. खराब समाप्तीमुळे संपर्क प्रतिरोध वाढू शकतो आणि स्थानिक हीटिंग तयार होऊ शकते.

केबल ग्रुपिंगचा विचार करा

जेव्हा अनेक लोड केलेले कंडक्टर एकत्र स्थापित केले जातात, तेव्हा उष्णतेचा अपव्यय कमी केला जाऊ शकतो आणि स्वीकार्य प्रवाह समायोजित करणे आवश्यक असू शकते. त्यामुळे वर्तमान वाहून नेण्याची क्षमता ठरवताना इंस्टॉलेशनच्या अटी आणि लागू असलेले नियम विचारात घेतले पाहिजेत.

तापमानाचा केबल निवडीवर कसा परिणाम होतो?

सभोवतालचे तापमान

आजूबाजूचे तापमान विद्युत केबलच्या थर्मल कार्यक्षमतेवर परिणाम करते. गरम नियंत्रण कॅबिनेटमध्ये स्थापित केलेली केबल थंड वातावरणात स्थापित केलेल्या समान केबलपासून भिन्न परिस्थितींमध्ये कार्य करू शकते.

केबलच्या निर्दिष्ट ऑपरेटिंग तापमान श्रेणीची वास्तविक स्थापना परिस्थितीशी तुलना केली पाहिजे.

कंडक्टर ऑपरेटिंग तापमान

सध्याचे उत्पादन तपशील -30°C ते +90°C पर्यंत ऑपरेटिंग तापमान श्रेणी प्रदान करते. परवानगीयोग्य वर्तमान आणि वास्तविक तापमान वाढ अद्याप स्थापना पद्धती आणि संबंधित विद्युत आवश्यकतांवर अवलंबून आहे.

अल्पकालीन तापमान परिस्थिती

उत्पादन तपशील +250°C पर्यंत अल्पकालीन तापमान क्षमता दर्शवते. या पॅरामीटरचा सतत ऑपरेटिंग तापमान म्हणून अर्थ लावला जाऊ नये आणि लागू केबल मानक आणि विशिष्ट ऑपरेटिंग स्थितीनुसार त्याचे मूल्यमापन करणे आवश्यक आहे.

केबल खरेदीसाठी युरोपियन मानके का महत्त्वाचे आहेत?

प्रमाणित उत्पादन आवश्यकता

युरोपियन केबल मानक कंडक्टर बांधकाम, इलेक्ट्रिकल वैशिष्ट्ये, इन्सुलेशन, परिमाण आणि चाचणी संबंधित आवश्यकता स्थापित करतात. लागू मानकांभोवती डिझाइन केलेली केबल वापरणे युरोपियन बाजारपेठेत सेवा देणाऱ्या प्रकल्पांसाठी उत्पादन निवड सुलभ करू शकते.

प्रकल्प दस्तऐवजीकरण

औद्योगिक प्रकल्प आणि इलेक्ट्रिकल उपकरणे निर्मात्यांना हे दाखवण्यासाठी तांत्रिक दस्तऐवजीकरणाची आवश्यकता असू शकते की निवडलेले घटक निर्दिष्ट मानके आणि बाजार आवश्यकतांशी संबंधित आहेत.

लिनशेंग EN 60228 आणि HD 21.13 ला त्याच्या EU-मानक सिंगल-कोर केबल श्रेणीसाठी लागू मानके म्हणून ओळखते, तर CE, RoHS आणि REACH अनुपालन ग्राहक आणि बाजाराच्या आवश्यकतांनुसार पुरवले जाऊ शकतात.

बाजार-विशिष्ट आवश्यकता अजूनही लागू

EU-मानक केबल प्रत्येक युरोपियन देशामध्ये प्रत्येक स्थापनेसाठी आपोआप योग्य आहे असे गृहीत धरले जाऊ नये. खरेदी करण्यापूर्वी राष्ट्रीय वायरिंग नियम, स्थापना पद्धती, अग्नि आवश्यकता, पर्यावरणीय परिस्थिती आणि प्रकल्प वैशिष्ट्यांचे देखील पुनरावलोकन करणे आवश्यक आहे.

खरेदीदारांनी वेगवेगळ्या केबल पुरवठादारांची तुलना कशी करावी?

मूल्यमापन आयटम	व्हय इट मॅटर
कंडक्टर साहित्य	विद्युत चालकता आणि प्रतिकार प्रभावित करते
कंडक्टर बांधकाम	लवचिकता आणि स्थापना वैशिष्ट्ये निर्धारित करते
क्रॉस-सेक्शन	आवश्यक विद्युत भाराशी संबंधित असणे आवश्यक आहे
इन्सुलेशन	विद्युत संरक्षण, तापमान कामगिरी आणि टिकाऊपणा प्रभावित करते
रेट केलेले व्होल्टेज	विद्युत प्रणालीशी जुळणे आवश्यक आहे
लागू मानके	प्रकल्प तपशील आणि बाजार आवश्यकतांसाठी महत्त्वाचे
चाचणी	विद्युत आणि यांत्रिक सुसंगतता सत्यापित करण्यात मदत करते
प्रमाणन	लक्ष्य बाजारासाठी समर्थन दस्तऐवज प्रदान करते
सानुकूलन	OEM उपकरणे आणि प्रकल्प-विशिष्ट आवश्यकतांसाठी उपयुक्त
पुरवठा क्षमता	वितरक आणि मोठ्या उपकरणांच्या प्रकल्पांसाठी महत्त्वाचे

सिंगल-कोर केबल्ससाठी कोणत्या गुणवत्ता चाचण्या महत्त्वाच्या आहेत?

कंडक्टर प्रतिकार चाचणी

कंडक्टर प्रतिरोध चाचणी कंडक्टर निर्दिष्ट विद्युत वैशिष्ट्ये पूर्ण करतो की नाही हे सत्यापित करण्यात मदत करते. स्थिर विद्युत् प्रक्षेपण आणि अंदाजे व्होल्टेज-ड्रॉप कामगिरीसाठी सातत्यपूर्ण प्रतिकार महत्त्वाचा आहे.

तन्य आणि लांबण चाचणी

कंडक्टर आणि इन्सुलेशन वैशिष्ट्यांचे मूल्यांकन करण्यासाठी यांत्रिक चाचणी वापरली जाऊ शकते. तन्य शक्ती आणि वाढीव मोजमाप यांत्रिक तणावाला सामग्री कसा प्रतिसाद देतात याबद्दल माहिती देतात.

इन्सुलेशन तपासणी

विद्युत सुरक्षा प्रभावित करू शकतील अशा दोषांसाठी इन्सुलेशन तपासले पाहिजे. तपासणीमध्ये लागू उत्पादन मानकांनुसार मितीय तपासणी, देखावा तपासणी आणि विद्युत चाचणी समाविष्ट असू शकते.

देखावा तपासणी

केबल पॅक आणि पाठवण्याआधी व्हिज्युअल तपासणी पृष्ठभाग दोष, मितीय विसंगती, मुद्रण समस्या किंवा इतर उत्पादन विकृती ओळखण्यात मदत करते.

लिन्शेंग इलेक्ट्रिकल उपकरणे उत्पादकांना कसे समर्थन देऊ शकते?

एकाधिक कंडक्टर आकार

लिनशेंग1.5 मिमी² ते 25 मिमी² पर्यंत कंडक्टर क्रॉस-सेक्शनची श्रेणी प्रदान करते, ज्यामुळे उपकरणे उत्पादक, इलेक्ट्रिकल कॉन्ट्रॅक्टर्स आणि वितरकांना प्रकल्पाच्या आवश्यकतांनुसार भिन्न आकार निवडण्याची परवानगी मिळते.

OEM-देणारं पुरवठा

इलेक्ट्रिकल उपकरणे निर्मात्यांना विशिष्ट कंडक्टर बांधकाम, इन्सुलेशन सामग्री, रंग, पॅकेजिंग, लेबलिंग आणि तांत्रिक दस्तऐवजीकरण आवश्यक असू शकतात. प्रकल्पाच्या आवश्यकतांनुसार सानुकूलित केबल कॉन्फिगरेशनचे मूल्यांकन केले जाऊ शकते.

अनेक उद्योगांमध्ये अर्ज

दEU मानक सिंगल कोर नॉन-शीथड केबल्सकंट्रोल कॅबिनेट, वितरण बोर्ड, औद्योगिक ऑटोमेशन उपकरणे, मशिनरी वायरिंग आणि योग्य निवासी किंवा व्यावसायिक विद्युत प्रतिष्ठापनांसाठी विचारात घेतले जाऊ शकते.
